Petite connexion pour deux petites entreprises

LICENSE, status de ce document:
Ce document est publié selon la license GNU: GNU Free Documentation License,
Assurez-vous être en accord avec la license avant d'aller plus loin! ;-)

Nota: Les noms utilisés dans ce document sont fictifs, toutes ressemblance avec des personnes morales ou physiques, existante ou ayant existé serait pure coïncidance.

Oui, je suis d'accord, et oui, j'ai bien lu la note! Passons aux choses sérieuses! :-)

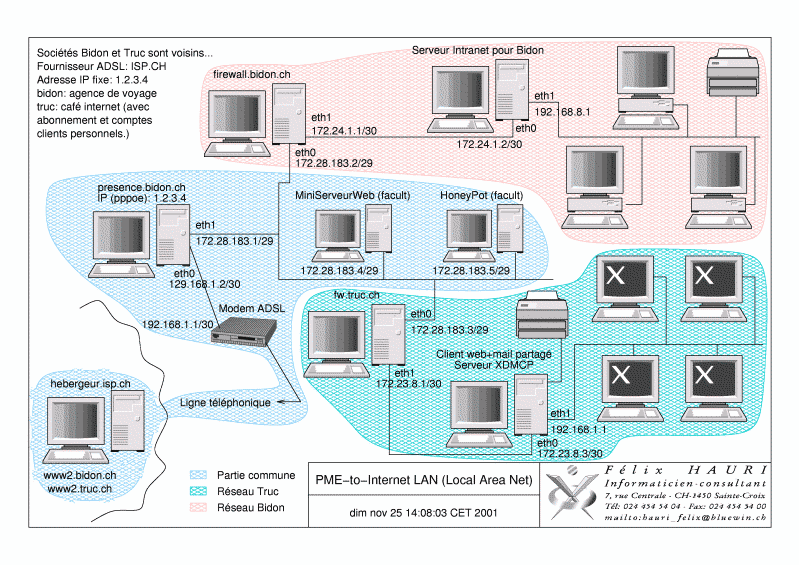

Petite connexion internet pour deux petites entreprises

Partie commune aux deux sociétés

Cette partie est commune aux deux sociétés qui pourront s'en partager les frais.
Retour au schéma

Serveur WEB Hébergé

Le fournisseur d'acces internet isp.ch met à disposition un espace web à haute disponibilité.
Les sites webs peuvent êtres hébergés par un fournisseur tiers, mais pour garantir une bonne disponibilité, il vaut mieux ne pas l'héberger soit-même, derrière un connexion à faible débit comme l'adsl.
Les services WEB, WEB-SSL, FTP, SGBD pour web, et mail entrant/sortant peuvent être assumés par ce serveur à haut débit.
On pourra préférer ne faire héberger que le serveur WEB et event. SGBD, si on préfère limiter le nombre de relais mail... Les pours, les contres tout se discute;-)
Retour au schéma

Modem ADSL

Les modem adsl fournissent un port ethernet généralement pré-configuré en serveur dhcp et/ou utilisant l'adresse IP:192.168.1.1
Les trames ppp sont encapsulées dans des trames ethernet. qu'il faudra récupérer avec pppoed.
Retour au schéma

Point de présence

Serveur d'accès adsl via pppoe, cette machine n'héberge rien d'autre qu'un Firewall et une table de masquarade.
Attention à filtrer ppp0 et non eth0;)
Retour au schéma

Petit serveur web à usage interne

Petit serveur sur lequel on pourra installer des petits services en relation avec la connexion adsl, ou des petits services ponctuels, à usage internet. Ne pas utiliser publiquement.
Retour au schéma

Pot de miel (anti-intrusion)

Site multi-services web, mail, ftp et autres afin de dérouter les intrus, les laisser fouiller une machine dédiée afin de les repérer et tracer leur méthodes.
Retour au schéma

Réseau Truc

La société TRUC, propose des services web personnalisés.
Retour au schéma

Serveur d'accès pour truc

Firewall, serveur proxy, relay sendmail, irc..
Retour au schéma

Serveur de client WEB plus Mail

Client internet multi-users, distribué via XDMCP.
Toutes les installation qui seront sur cette machine (imprimante, scanner, webcam) sera naturellement utilisable par tous.
Les drois d'acces et d'utilisations peuvent être relatifs aux utilisateurs indépendament des postes de travail.
Retour au schéma

Web Café

Plusieur terminaux X, voire PCs de récupération avec juste un serveur graphique installé.
Retour au schéma

Réseau Bidon

La société BIDON propose des voyages autour du monde, avec toutes les compagnies d'aviation, pour n'importe quelle destination.
Retour au schéma

Serveur d'accès pour Bidon.

Mini serveur web pour des pages provisoires et diverses données volatiles.
Firewall pour la société bidon, serveur proxy, relay sendmail.
Retour au schéma

Serveur Intranet pour Bidon

Serveur Intranet pour la préparation des pages WEB.
Firewall + proxy. échanges intra-inter net.
Retour au schéma

Réseau Intranet

Le réseau intranet de l'entreprise.
Retour au schéma
